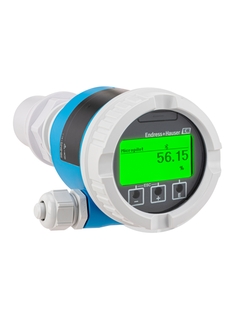

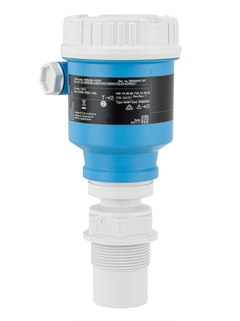

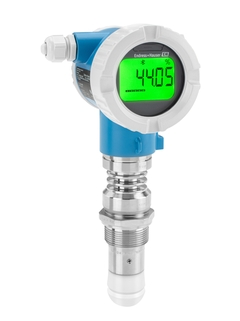

Micropilot FMR60B — 80 GHz雷達液位計

量身定制，操作更加便捷

應用領域

Micropilot FMR60B是新一代80 GHz雷達物位計的家族成員。在基本液體應用中連續進行非接觸式液位測量，儀表帶小尺寸過程連接。內置操作向?qū)В龑?dǎo)用戶輕松執行儀表的調試、功能安全及驗證測試操作，操作非常便捷。采用Heartbeat Technology心跳技術，支持儀表在線自校驗和自監測，及時識別異常工況，提升了過程安全性，提高了生產效率。

Micropilot FMR60B適用于自由空間的液位測量，最大量程為50米，對于有內部存在干擾裝置的罐體有優秀的波束聚集效果。

• 過程連接：螺紋或法蘭

• 過程溫度：–40...+200°C (–40...+392°F)

• 過程壓力：–1...+20 bar (–14.5...+290 psi)

• 最大量程：50 m (164 ft)

• 測量精度：±1 mm (0.04 in)

• W波段：80 GHz工作頻率

• 通過國際防爆認證、WHG防溢認證、SIL認證、船級認證，以及5點或10點工廠標定

優勢

• 人機界面直觀明了，提供引導式儀表調試和驗證向?qū)?，操作簡?/p>

• 顯示屏上顯示推薦操作，幫助用戶輕松排除故障

• 引導式SIL鎖定、驗證測試和功能安全測試操作，降低了系統性錯誤發生風險

• 安全設計理念，遵循IEC 61508標準研發

• 采用Heartbeat Technology心跳技術，支持儀表在線自監測、自校驗和自診斷，提高生產力

• 測量原理

  雷達物位儀

•


• 特點/應用

  簡單工況應用連續非接觸式液位測量
  液體、糊狀介質、泥漿的連續非接觸式液位測量
  測量不受介質變化、溫度波動、氣相或蒸汽的影響
  適合存在多個內部結構裝置的容器

•


• 特點

  Heartbeat Technology心跳技術
  SIL 2，符合IEC 61508標準
  Bluetooth?藍牙無線儀表調試
  通過SmartBlue App操作和維護
  HistoROM智能數據存儲單元
  RFID射頻識別位號，輕松識別

•


• 電源/通信

  兩線制（HART、PROFIBUS PA）
  基于Ethernet-APL的PROFINET
  Bluetooth?藍牙無線技術

•


• 頻率

  W波段（80 GHz）

•


• 測量精度

  ±1 mm (0.04 in)

•


• 環境溫度

  -40…+85°C (-40…+185°F)

•


• 過程溫度

  -40…+200°C (-40…+392°F)

• 過程壓力（絕壓）/最大過壓限定值

  真空...20 bar (290 psi)

•


• 主要接液部件

  PVDF、PTFE、PEEK

•


• 過程連接

  螺紋：G3/4"、G1 1/2"；MNPT 3/4"、MNPT1 1/2"
  法蘭：UNI DN80...DN150
  安裝架

• 最大測量距離

  50 m (164 ft)

•


• 通信

  HART、PROFIBUS PA、
  基于Ethernet-APL的PROFINET、
  Bluetooth?藍牙無線連接技術及App（選配）

•


• 證書和認證

  IEC Ex、ATEX、CSA C/US、EAC Ex、JPN Ex、KC Ex、
  INMETRO Ex、NEPSI Ex、UK Ex

•


• 安全認證

  WHG防溢保護
  SIL 2

•


• 設計認證

  EN10204 3.1材質證書
  ASME B31.3一致性聲明
  AD2000
  PMI測試
  CRN認證

•


• 衛生型認證

  歐盟食品接觸材料（EC）1935/2004
  美國食品接觸材料FDA CFR 21

•


• 船級認證

  ABS、LR、BV、RINA、DNV

•


• 選項

  顯示屏

•
  用戶自定義設置
  SmartBlue App，通過Bluetooth藍牙無線調試和操作儀表
  氣密保護
  過電壓保護
  PWIS除油脂清洗

•


• 應用限制

  過程溫度<-40°C (-40°F) 或> 200°C (392°F) -> FMR62B
  強腐蝕性介質 -> FMR62B
  擾動液面、導波管和旁通管應用 -> FMR62B
  嚴重泡沫液面和存在分界液面 -> FMP5x
